CAD-Visualisierung im Cloud PLM

Als CAD-Konstrukteur*in erinnern Sie sich sicher an die unpraktischen Blaupausen, die endlosen Meetings und das Rätselraten darüber, wie Teil A eigentlich mit Teil B zusammenpassen soll. Mit CAD-Visualisierung sind diese Zeiten endgültig vorbei.

In der digitalen Produktentwicklung ist der schnelle und unkomplizierte Zugriff auf CAD-Modelle entscheidend. Oft stehen Unternehmen vor der Herausforderung, dass CAD-Modelle nur mit speziellen Viewern oder teuren CAD-Lizenzen geöffnet und analysiert werden können. Hier setzt der im Cloud PLM integrierte 3D-Viewer an – eine innovative Lösung, mit der Sie CAD-Modelle visualisieren, analysieren und kommentieren können.

Welche Vorteile ein 3D-Viewer bietet und warum er direkt im Cloud PLM sinnvoll ist, erklären wir hier:

Der 3D-Viewer ist eine webbasierte Anwendung, die es ermöglicht, CAD-Modelle dreidimensional anzuzeigen, zu vermessen und zu kommentieren. Die Lösung eröffnet neue Möglichkeiten für die Zusammenarbeit zwischen Ingenieur*innen, Designer*innen Lieferant*innen und anderen Beteiligten.

• Produktentwicklung: Konstrukteur*innen und Ingenieur*innen können Modelle schneller analysieren und verbessern.
• Lieferanten- und Kundenkommunikation: Modelle lassen sich teilen und diskutieren, ohne dass Partner über eine spezielle CAD-Software verfügen müssen.
• Qualitätssicherung: Prüf- und Freigabeprozesse werden durch die direkte Vermessung in der Cloud und die Kommentarfunktion beschleunigt.
• Technischer Support und Wartung: Techniker*innen können auf 3D-Modelle zugreifen, um Ersatzteile zu identifizieren oder Reparaturen durchzuführen.

1. CAD-Systemübergreifende Unterstützung

Der 3D-Viewer kann Modelle aus unterschiedlichen CAD-Systemen darstellen, zum Beispiel SolidWorks, CATIA, Siemens NX oder Autodesk Inventor. Eine native Software braucht es dafür nicht.

2. Keine CAD/Viewer-Lizenzen erforderlich

Der Zugriff auf CAD-Modelle ist oft mit hohen Lizenzkosten verbunden. Im Cloud PLM integrierte 3D-Viewer beseitigen diese Hürde, da keine zusätzlichen Lizenzen erforderlich sind. Dies spart Kosten und vereinfacht es, die Software für eine große Gruppe von Nutzer*innen bereitzustellen.

3. Vermessung und Analyse

Mit dem 3D-Viewer können Anwender*innen Modelle direkt in der Cloud vermessen, Querschnitte erstellen und Analysen durchführen. Dies ermöglicht auch ohne Zugriff auf ein CAD-System eine schnelle Überprüfung von Maßen und Toleranzen.

4. Kollaboratives Kommentieren und Feedback

Das Tool erlaubt es Nutzer*innen, Kommentare und Anmerkungen an bestimmten Bereichen eines 3D-Modells zu hinterlassen. Teams arbeiten effizienter zusammen und diskutieren über Änderungen direkt am Objekt.

5. Versionsstände einfacher nachvollziehen

Der 3D-Viewer ist vollständig in ein Cloud-basiertes PLM-System integriert. CAD-Modelle werden aus der PLM-Software heraus aufgerufen und bearbeitet. Dies erleichtert die Verwaltung und gewährleistet den Zugriff auf die richtigen Versionsstände.

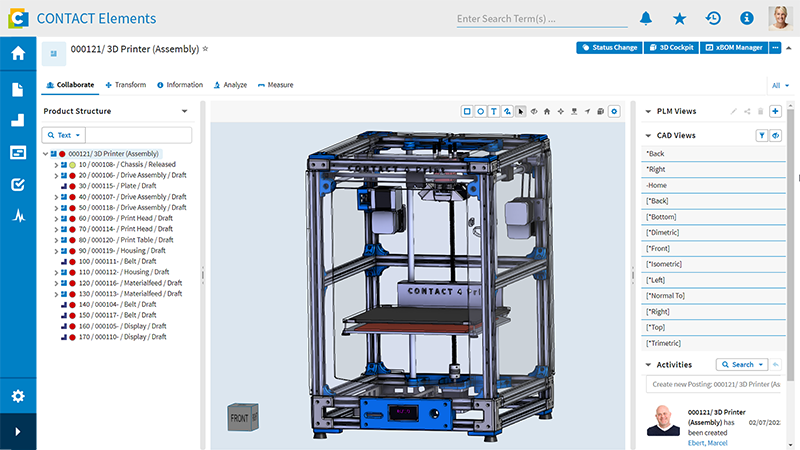

CONTACT Elements 3D Connect bietet eine umfassende 3D-Visualisierungslösung, die in das PLM-System CIM Database Cloud integriert ist. Mitarbeiter*innen aus anderen Fachabteilungen müssen keine zusätzliche Software installieren, sondern nutzen den Viewer direkt über die Cloud-Plattform. Das Tool generiert automatisch eine 3D-Darstellung auf Basis der eingecheckten CAD-Modelle und bietet direkten Zugriff auf CAD-Modelldaten, Teile, Varianten, Produktstrukturen und Stücklisten. Sie können Messfunktionen, Explosionsansichten und Redlining nutzen und Schnappschüsse ausgewählter Ansichten speichern. Farbcodes spiegeln Komponenteneigenschaften wie den Freigabestatus direkt im Modell wider.

Die integrierte 3D-Visualisierung im Cloud PLM beseitigt Barrieren, senkt Kosten und beschleunigt Prozesse. Die CAD-Systemübergreifende Unterstützung, der Wegfall von Lizenzen sowie die Analyse- und Kommentarfunktionen vereinfachen die Zusammenarbeit zwischen allen Beteiligten und steigern die Effizienz. Die Integration in ein Cloud-basiertes PLM-System stellt sicher, dass stets die aktuellen Versionsstände verfügbar sind und die Produktentwicklung optimal unterstützt wird.
